Rayonnages à palettes pour des solutions personnalisées

Les rayonnages à palettes sont de loin les systèmes de stockage les plus utilisés qui répondent à un grand nombre d'exigences. En plus du stockage classique de marchandises palettisées (europalette ou palette industrielle), ces étagères permettent aussi d’accueillir des auxiliaires de manutention tels que caisses métalliques ou outils lourds. On trouve les rayonnages à palettes dans de nombreux secteurs, comme par exemple auprès des distributeurs de matériaux de construction, des entreprises de transport, dans l’industrie, les entrepôts d'expédition ou comme système à emplacement unique pour les matériaux lourds.

OHRA Rayonnages à palettes – de multiples possibilités d’utilisation

Les robustes rayonnages à palettes d’OHRA sont constitués de profilés en acier de qualité laminé à chaud pour de grande capacité de charge et une sécurité de manipulation. Les différents compartiments sont réglables en hauteur au pas de 100mm. Pour les charges légères et moyennes, on utilise également des rayonnages à palettes en tôle d’acier optimisé qui sont intéressants d'un point de vue économique et équipés de supports dits IPG (en acier revêtu par cataphorèse). L'une des spécialités d’OHRA sont les rayonnages à palettes galvanisés à chaud conçus pour l’extérieur. Ces systèmes de stockage peuvent être fournis avec et sans toiture. Tous les rayonnages à palettes sont rapides à monter et extensibles à tout moment.

Rayonnages à palettes OHRA – vos avantages

  • Adaptation individuelle à vos exigences de stockage
  • Montage facile et rapide
  • Importante réserve de sécurité dans tous les systèmes
  • Accessoires système pour une configuration personnalisée des rayonnages
  • Installation extérieure avec toiture et bardages disponible en finition galvanisée à chaud
  • Adapté pour tous les secteurs – Made in Germany

Rayonnage à palettes OHRA
Rayonnages à palettes avec toit chez un distributeur de matériaux de construction
Rayonnage à palettes OHRA
Rayonnage à palettes galvanisé à chaud avec caillebotis. Idéal pour le stockage de matériaux de construction.
Rayonnage à palettes OHRA

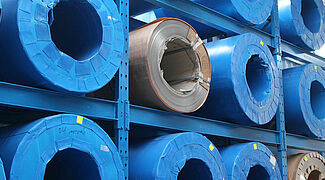

Stockage de bobines lourdes dans des rayonnages à palettes robustes.
Rayonnage à palettes OHRA
Dans les entrepôts de matériaux de construction. Rayonnages à palettes pour une multitude de produits dans le commerce des matériaux de construction.
Rayonnage à palettes OHRA
Sur le terrain extérieur, les matériaux de construction sont stockés dans des rayonnages à palettes galvanisés à chaud.
Rayonnage à palettes OHRA
Rayonnage à palettes galvanisé à chaud pour le stockage extérieur.

Rayonnages à palettes pour charges lourdes

Les robustes rayonnages à palettes P3 d’OHRA sont le système de stockage idéal pour des charges lourdes et encombrantes. Une multitude de produits comme les matières premières, les produits semi-finis et autres stockés sur des palettes y trouvent leur place. La combinaison de profilés en acier pleins laminés à chaud pour les échelles et lisses permettent des charges par travée supérieures à 32,5 tonnes et par niveau supérieures à 6000 kg. Les hauteurs de rayonnage s’adaptent à l'espace disponible. Tous les compartiments sont réglables en hauteur sans outils au pas de 100mm. Disponibles en finition galvanisée à chaud pour l’extérieur et sur demande avec toiture et bardage.

Rayonnages OHRA – une capacité de charge maximum

L’acier laminé à chaud de nos rayonnages absorbe les chocs et conserve sa grande solidité sur toute sa hauteur. D’autres rayonnages à palettes en acier laminé à froid de 2 mm d'épaisseur ne supportent aucun choc, même léger, se plient et perdent leur capacité de charge. Pour offrir la capacité de charge optimale des rayonnages soumis à de lourdes charges par des palettes, nous utilisons exclusivement de l'acier laminé à chaud dans la fabrication des échelles.

Rayonnages à palettes OHRA pour charges lourdes – vos avantages

  • Rayonnages à palettes pour charges lourdes configurables individuellement
  • Particulièrement adaptés pour le stockage de matériaux de construction, de palettes de matières premières et de composants de machine
  • Charge maximale par travée de 32,5 tonnes
  • Charge maximale par niveau de 6000 kg
  • Extensibles à tou moment, montage facile
  • Disponibles pour l’extérieur avec une toiture et en finition galvanisée à chaud

Demande de devis


Rayonnages à palettes pour charges moyennes et légères

Il est possible d’utiliser les rayonnages à palettes OHRA P5 économiquement avantageux pour charges légères et moyennes (maximales de 3000 kg par niveau). La nécessité de poser des échelles de rayonnage robustes est moindre là où les chariots de manutention se déplacent sur rails. Nos échelles de rayonnage en tôles d’acier optimisé et les lisses satisfont aux nécessités statiques d’un rayonnage à palettes sûr et polyvalent.

Rayonnage OHRA pour des charges plus légères – fabrication de haute qualité

Les cadres de rayonnages sont normalement vissés mais OHRA livre également sur demande des échelles soudées. Les supports horizontaux des lisses en profilés IPG sont reliées à l’échelle par des languettes de fixation. Le réglage en hauteur des lisses se fait au pas de 50 mm, sans utiliser d’outils. Le rayonnage à palettes OHRA P5 convient à des charges par niveau allant jusqu’à 3000 kg et par travée allant jusqu’à 18 tonnes. Les échelles sont normalement en version galvanisées et les lisses en couleur RAL 7035 (gris clair).

Rayonnage à palettes OHRA pour charges légères – vos avantages

  • Faibles coûts d’investissement, solution économique pour le stockage des palettes
  • Montage rapide
  • Extensible à volonté
  • Surface revêtue par poudrage de haute qualité.

Demande de devis

Rayonnage à palettes OHRA
Rayonnages à palettes dans un entrepôt d'expédition
Rayonnage à palettes OHRA
Stockage ordonné de marchandises en caisses-palettes dans des rayonnages à palettes robustes
Rayonnage à palettes OHRA
Rayonnage à palettes avec rails de guidage pour la manipulation avec un chariot élévateur latéral.
Rayonnage à palettes OHRA
Les rayonnages à palettes sont économiques pour le stockage de produits sur palettes en tant que supports de charge.
Rayonnage à palettes OHRA
Stockage de rouleaux de plastique lourds dans des rayonnages à palettes robustes.
Rayonnage à palettes OHRA
Stockage des pneus dans des rayonnages à palettes robustes.

Rayonnages à palettes avec toit

Les rayonnages à palettes avec toit sont une spécialité d’OHRA. Il n'y a pas de meilleure solution pour le stockage extérieur des marchandises sensibles aux intempéries. Les rayonnages OHRA couverts sont particulièrement adaptés pour les magasins spécialisés proposant un assortiment de jardinerie ou pour le commerce de matériaux de construction qui peuvent entreposer les éléments préfabriqués en béton, les matériaux en sacs palettisés ou éléments de construction en bois à l’extérieur.

Rayonnage OHRA avec toit – de nombreuses déclinaisons

Les innombrables options de toiture et les divers modèles de bardages complètent le système de rayonnage, protégeant ainsi les marchandises stockées contre toutes sortes d’intempéries. Le toit peut être couvert par ex. avec des tôles bacs acier ou des panneaux translucides, les bardages réalisés en bacs acier ou en panneaux-sandwich. Tous les éléments porteurs des rayonnages tels que lisses et échelles se déclinent en version galvanisée à chaud ou bien revêtue par poudrage. Pour les rayonnages avec toiture, nous calculons les charges dues à la neige et à l'action du vent dans votre région et les prenons en compte pour le choix du profilé. L’intégration de ces conditions statiques permet de garantir que votre rayonnage à palettes OHRA avec toiture résiste à toutes les intempéries.

Rayonnages à palettes OHRA avec toit – vos avantages

  • Exploitation de toute la place disponible – d’où l’économie d’un espace précieux dans l’entrepôt
  • Grande capacité de charge en tenant compte des conditions climatiques
  • Construction robuste – investissements en stockage sur le long terme
  • Economiques grâce à un nombre restreint de composants
  • Diverses versions de toiture au choix

Demande de devis


Rayonnages à palettes mobiles

Les rayonnages à palettes mobiles sont des systèmes dynamiques appropriés pour le stockage compact des marchandises palettisées sur une surface au sol réduite. Les robustes rayonnages à palettes de ce système de stockage sont montés sur des bases mobiles résistants au gauchissement. La ligne de rayonnage complète se déplace comme une seule unité au moyen d’une commande électronique ou manuelle. Les bases mobiles se déplacent sur des rails qui peuvent être installés au moment de la construction de l’entrepôt ou bien dans le sol existant. Ainsi, une seule allée est nécessaire pour accéder à tous les blocs du rayonnage à palettes. Ceci entraîner un taux d'utilisation élevé de l'espace disponible, dégageant une seule allée à partir de laquelle s’effectuent l’entrée et la sortie des marchandises.

Rayonnage OHRA - l’exploitation optimale de l'espace grâce aux supports mobiles

Les rayonnages mobiles se déplacent sans bruit et s’accolent sans laisser d’espace libre. Il est possible de passer le système de rayonnage en dehors des heures de travail en mode « position de nuit ». Ensuite les différentes rangées du rayonnage à palettes s’ouvrent à une certaine distance de manière à bloquer l’accès à toute allée. Les rayonnages mobiles offrent ainsi une protection sûre contre le vol.

Rayonnages à palettes OHRA mobiles – vos avantages

  • Système très compact pour le stockage de grandes quantités sur une surface au sol réduite
  • Très bonne exploitation de la place disponible
  • Augmentation de capacité de stockage
  • Protection des marchandises de valeur contre le vol grâce à la « position de nuit » des blocs de rayonnage
  • Courts trajets de manutention

Demande de devis

Rayonnage à palettes mobile OHRA

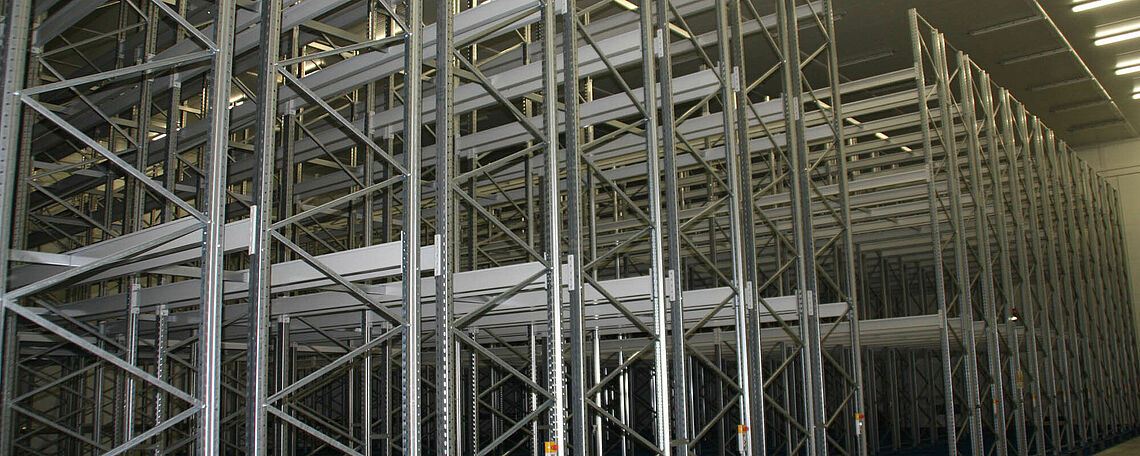

Rayonnages à palettes mobiles.
Rayonnage à palettes OHRA
Les rayonnages à palettes sont montés sur des chariots de déplacement qui sont entraînés électroniquement.
Rayonnage à palettes OHRA
Sur simple pression d'un bouton, les chariots s'écartent et n'ouvrent que le couloir de service.
Rayonnage à palettes OHRA
Stockage compact. Seule l'allée d'où les marchandises doivent être prélevées ou stockées s'ouvre.
Rayonnage à palettes OHRA
Allée ouverte d'une installation de rayonnages mobiles. Les rayonnages restants sont poussés ensemble en bloc.

Rayonnage à palettes avec mezzanine de stockage
Rayonnage à palettes avec mezzanine de stockage.
Rayonnage à palettes OHRA avec mezzanine de stockage
Rayonnage à palettes avec mezzanine de stockage intégrée. Stocker et préparer les commandes sur 3 étages.
Rayonnage à palettes OHRA avec mezzanine de stockage
Stockage de matériaux isolants dans des rayonnages à palettes avec mezzanine de stockage comme superstructure.
Rayonnage à palettes OHRA avec mezzanine de stockage
Dans une entreprise industrielle. Des rayonnages à palettes robustes avec mezzanine de stockage intégrée.
Rayonnage à palettes OHRA avec mezzanine de stockage
Rayonnage à palettes avec mezzanine de stockage intégrée. En dessous, éclairage pour l'entrepôt de marchandises.
Rayonnage à palettes OHRA avec mezzanine de stockage
Rayonnages à palettes avec mezzanine de stockage superposée. Complet avec escalier et revêtement de sol.

Mezzanines sur rayonnages à palettes

Les mezzanines sur rayonnages à palettes OHRA sont des mezzanines basées sur les rayonnages à palettes OHRA qui font office de structure portante. Les différentes rangées des rayonnages à palettes sont reliées horizontalement aux profilés en acier, de manière à ce que les divers revêtements de sol (par ex. caillebotis ou panneaux d’aggloméré) viennent former une aire de stockage entre les rayonnages. Cela permet d’exploiter le moindre centimètre de l’entrepôt et de ne pas perdre la place disponible. Il est possible de réaliser plusieurs étages de stockage dans le système de rayonnage.

Rayonnage OHRA comme mezzanine – de nouvelles possibilités

La fusion entre le rayonnage et la mezzanine crée de multiples possibilités de stockage individuelles, par exemple en combinant les zones de préparation des commandes et de travail avec une capacité de stockage immédiate. Grâce aux profilés en acier épais et laminés à chaud des rayonnages à palettes OHRA, il est possible également de réaliser facilement plusieurs étages de stockage à l’intérieur du système de rayonnage.

Mezzanines sur rayonnage à palettes OHRA – vos avantages

  • Utilisation optimale de l’espace disponible grâce à l’exploitation de toute la hauteur de plafond
  • Proximité immédiate des zones d’entreposage et de préparation des commandes
  • Gain de temps de déplacement grâce aux étages intermédiaires directement dans l'entrepôt
  • Multiplication de la surface utile grâce à la pleine exploitation de l’entrepôt

Demande de devis


Rayonnage à accumulation

Le rayonnage à accumulation (appelé également « rayonnage drive-in ») allie les avantages du stockage en blocs et en racks : exploitation compacte de l’espace disponible pour une hauteur de stockage identique. Il est particulièrement adapté pour le stockage de grandes quantités d’un même article et des produits non gerbables sensibles à la pression. Parmi ces produits, on trouve les lessives, les catalogues, l’huile moteur, le papier de toilette ou les conserves de longue date limite.

Rayonnage drive-in OHRA – le système de stockage accessible d’un côté

Le rayonnage est desservi par un seul côté. Le chariot élévateur pénètre pour cela dans les travées et dépose les palettes sur des traverses latérales. Le rayonnage drive-in est ouvert sur face depuis laquelle s’effectue l’entreposage. La dernière palette entrée est la première sortie. Le stockage répond donc au principe LIFO (premier entré, dernier sorti). Les montants des rayonnages à accumulation drive-in OHRA sont composés, selon l’exigence et la charge, de profilés IPE ou en U afin de superposer plusieurs travées de rayonnage mais aussi de protéger le rayonnage contre des chocs accidentels causés par le chariot élévateur. Les traverses disposées latéralement dans la travée ont une grande capacité de charge et de glissement. OHRA recommande un système anticollision dans la zone d’entrée pour assurer une protection supplémentaire des montants.

Rayonnages à accumulation OHRA – Vos avantages

  • Particulièrement peu encombrants grâce à la conception compacte de l’entrepôt
  • Taux d'exploitation élevé de la superficie/de l’espace
  • Stockage sans pression des produits sensibles
  • Réduction des coûts grâce au stockage de palettes particulièrement compact

Demande de devis

Rayonnage à accumulation OHRA
Rayonnages à accumulation. Rayonnages drive-in pour le stockage de grandes quantités d'articles identiques
Rayonnage à accumulation OHRA
Rayonnages à accumulation avec protection contre les chocs devant chaque canal.
Rayonnage à accumulation OHRA
Schéma de principe d'un rayonnage à accumulation.
Rayonnage à accumulation OHRA
Rayonnage à accumulation chez un transporteur.
Rayonnage à accumulation OHRA
Rayonnage à accumulation avec transstockeur comme moyen de manutention.
Rayonnage à accumulation OHRA
Rayonnage à accumulation avec protection contre les chocs.

Caractéristiques techniques

La construction de nos rayonnages à palettes P III est réalisée en profilés laminés à chaud très robusts qui sont extrèmement résistants et ayant une grande longévité. Les composants essentiels (échelles et lisses) sont laqués d'une poudre époxy cuite au four. Tous les autres composants sont zingués. Pour une installation extérieure les composants sont galvanisés à chaud par immersion.

Caractéristiques du produit:

Echelles et lisses:

  • Pour les échelles: profilés en U laminés à chaud
  • Pour les lisses: profilés en IPE laminés à chaud
  • Grandes charges admissibles et robustesse à l'utilisation
  • Profilés en acier "élastique" qui admet des petits chocs éventuels du chariot
  • Installation simple et rapide
  • Laquage réalisable dans différentes couleurs RAL
  • Mise en place des lisses tous les 100mm (tous les 50mm avec supplément de prix)
  • Garantie des profilés 20 ans contre la corrosion à coeur


Nos systèmes de stockage sont conformes à la norme DIN 18800-7 et les normes courantes de la Caisse de
Prévoyance des Accidents du Travail pour des entrepôts et machines (BGR 234), leur sécurité est vérifiée et ils ont
reçu le label de qualité et de conformité GS.

Rayonnage à palettes OHRA
Comparaison d'échelles de rayonnage à palettes. Tôle contre acier laminé à chaud.

Accessoires rayonnages à palettes

La grande gamme d’accessoires pour votre rayonnage à palettes OHRA vous aide à configurer votre système de stockage individuel et à l’adapter aux conditions spécifiques de votre secteur d’activités.

Des protections d’échelles en différentes versions, des rehausses d’échelle de sécurité dans l’allée de rayonnage, des répartiteurs de charge, des butées de sécurité ou des entretoises ne sont qu'un échantillon de la série de produits. Les accessoires pour votre rayonnage à palettes OHRA peuvent être fournis ultérieurement ou lors de la passation commande.

Rayonnage à palettes - Accessoires
Rayonnage à palettes robuste avec protection contre les chocs pour les échelles.
Rayonnage à accumulation OHRA
Rayonnages à accumulation avec protection contre les chocs.
Rayonnage à palettes OHRA avec mezzanine
Rayonnage à palettes avec mezzanine de stockage superposée.
Rayonnage à palettes OHRA
Rayonnages à palettes chez un fabricant de meubles. Surface de stockage supplémentaire grâce à une mezzanine de stockage superposée.
